金属表面喷涂工艺和影响因素，及其光泽度和涂层厚度的检测

良好的喷漆涂装保护层保持连续完整无损，结合良好，能够成为抑制腐蚀介质侵入的屏障，提高喷漆涂装金属防腐抗蚀性能的有效措施。

金属表面喷涂工艺：

物面清理→喷第一遍底漆→批第一道腻子→磨砂纸→批第二道腻子→砂纸打磨→喷第二遍底漆→批第三道腻子→水砂纸打磨→喷第三道底漆→水砂纸打磨→喷第一遍漆→水砂纸打磨→喷第二遍漆→水砂纸打磨→喷第三遍漆→擦砂蜡、上油蜡→擦亮。

1、底漆

喷漆用的底漆可选用酚醛底漆、酯胶底漆硝基底漆、醇酸底漆等，其中醇酸底漆具有良好附着力和防锈性能，而且与硝基清漆的结合性能也比较好。底漆对稀可用相配套的稀释剂或松香水、松节油等。

2、腻子

喷漆用的腻子配合比如下：

石膏粉 30 白厚漆 15 熟桐油 10 松香水 6 水 适量 液体催干剂 0.25～0.5 腻子调匀后，平面处可用牛角片或刮刀批嵌，曲面处和楞角处可用橡皮嵌批。腻子不能来回多刮。第一道腻子略稠些，第二、三道腻子略稀些。腻子干后用砂纸打磨使其平整。

3、喷漆

喷漆用的设备有气泵、滤气罐、风管和喷枪等。常用喷枪有吸出式、对嘴式和流出式。喷涂时将手把揿压、压缩空气就从出气嘴中喷出，使漆液从出漆嘴中均匀地喷涂在物面上。喷枪与物面距离应控制在200～300mm之间喷第一遍要近些，以后每遍略远些。气压应保持在0.3～0.4MPa之间，喷第一遍后逐渐减小。底漆、喷漆使用时都要用稀释剂对稀，在没有粘度计测定的情况下，可根据漆液重量的100%加入稀释剂，以使漆液能顺利喷出，不要过稀或过稠。醇酸底漆可用松香水对稀；硝基清漆可用香蕉水对稀。喷第一遍硝基清漆时，因底漆和腻子是油性的，容易被稀释剂溶化而产生气泡、皱皮，所以喷涂速度要稍快，喷得要薄。喷完一遍后，待其干燥，经水砂纸打磨后再喷后一遍。

金属表面喷涂的影响因素：

1、环境

金属表面的清洁程度严重影响涂装喷漆层的结合力，制件表面残留或吸附的水、油污及其它异物等消除不净，往往会产生针孔、结瘤、起皮或结合不良等故障。

钢铁零件磷化处理后，铝合金零件化学氧化或阳极化处理后，镁合金零件化学氧化处理后等，均要在不超过24小时内及时进行喷漆涂装，钢铁零件经喷砂、喷丸处理也必须在六小时内进行喷漆涂装。这一工艺措施是实践证明的有助于提高涂装膜层与基体附着力，增强其抗蚀性能的好办法。

喷涂使用的压缩空气中油水分离不充分不彻底，使压缩空气中含超量的水和油，必然影响喷漆涂装膜层的质量，产生各种故障缺陷。因此坚持定期清理更换油水分离设施中的滤物，保持压缩空气净洁，对改善涂装喷漆层的性能是有益的。

喷漆涂装现场的温度、湿度对喷漆涂装膜层质量的影响十分明显。应注意保持喷漆施工现场的温度在10～30℃范围，相对湿度以不超过80%为限，施工现场必须保持清洁卫生、整洁有序。

温度过高，相对湿度大，涂装喷漆层易发白，呈现桔皮状等，而温度过低，则漆层易流淌，对涂装金属表面涂层质量有不利的影响。

金属表面喷漆涂装操作普通采用空气喷涂。注意保持喷枪与被喷表面的距离在200～300mm范围，压缩空气压力控制在2～4kg/c㎡，这样才能够较为有效地保障喷漆涂装质量。

2、涂料性能

涂料的性能对涂装金属防腐抗蚀性能有很大关系，优质涂料甚至在恶劣条件都可以有效保护金属。涂料的种类不同则性能各异。影响涂装保护层性能的因素主要由构成涂膜的合成树脂、填料等及结晶度、溶解度等决定。

根据涂料性能，适用环境等诸条件有的放矢的选择涂料的种类，才能够更有效地发挥喷漆装膜层的抗蚀保护作用。

漆基、溶剂和助剂的选择要恰当，混合比例必须严格按照工艺要求，要确保搅拌充分均匀，确保稀释至规定的工作粘度。

近年来研制、开发的防锈带锈涂料的广泛应用，使喷漆涂装金属适用范围和抗蚀保护性得以进一步改善，很有必要大力推广完善。

金属表面涂层光泽度和厚度的测量：

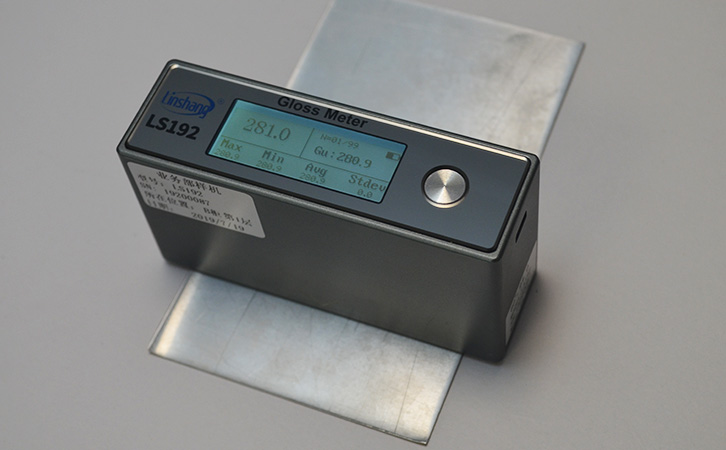

金属材料是有测量光泽度需求的，有些金属具有非常高的光泽度，如果使用低量程的光泽度测试仪去测试高光泽的金属，就会超出测量的范围。林上有两款光泽度测试仪，分别是LS191和LS192。林上光泽度测试仪的测量角度都是通用型的60°角，它们最大的区别就是测量的范围不一样，LS191的测量范围是0-200GU小量程的，LS192的测量范围是0-1000GU大量程的。

市面上60°角的光泽度测试仪普遍的量程范围是0-200GU，测量高光泽的金属量程是不够的。但是用林上的LS192光泽度测试仪就可以满足测试需求。并且仪器具有智能统计功能，可以自动算出测试数据组里的最大值，最小值，平均值和均方差值，通过均方差值的大小就可以判断出光泽度的均匀性。

另外金属表面涂层厚度的测量也是极为重要的，如果金属表面涂层厚度过厚或过薄，会直接影响金属防腐抗蚀性能及使用年限。一般可以通过使用涂层测厚仪来测量金属表面涂层的具体厚度。林上科技自主研发生产的三款涂层测厚仪精度都与国际一线大牌尼克斯的精度一致，是目前国产涂层测厚仪中精度最高的仪器。
